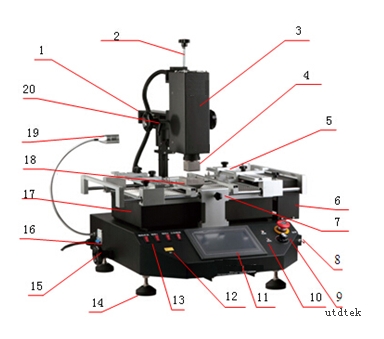

一、产品独家特色： 1. 嵌入式7寸工业触摸屏控制 2. 自动生成温度曲线，降低对操作者的经验要求 3. 在线加温功能，方便焊接曲线的调整 4. 高精度温控，智能PID算法，控制温度精度±1℃ 5. 防止电路板变形措施：大面积预热+上下可调辅助支撑杆+下加热头上下移动支撑，有 效防止电路板不同方向变形 6. 无需外部气源，风机支持无级调速 7. 安全防护措施：风扇失效检测、热电偶失效检测、超温保护、机械防撞检测，设备运行更安全 二、U6650产品外观图 01： 上加热头前后移动导轨 02： 上加热头限位杆 03： 上加热头（可前后左右上下移动） 04： 上加热风嘴（磁铁吸附固定） 05： 板件V型夹具和万能夹具 06： 大流量横流冷却风机 07： 工作台（可以左右移动） 08： 内置电动真空吸笔 09： 急停按钮和风速调节旋钮 10： 设备运行指示灯 11： 7寸的真彩触摸屏 12： 外接K型热电偶插孔 13： 3个预热区开关和1个工作照明灯开关 14： 设备防静电支撑脚 15： 下加热头升降调节旋钮 16： 总上电开关 17： 大面积红外预热区（可整体拆卸） 18： 下加热风嘴（磁铁吸附固定） 19： 工作照明灯 20： 上加热头上下调节把手和锁定螺杆（左右两边有同样装置） 三 U6650产品功能 l 人性化的设计： Ø 符合UCD设计的软件界面 Ø 符合人体工程学的机型设计 Ø 支持中英文的操作程序 Ø 支持在线加温功能 Ø 支持智能生成温度曲线功能 Ø 支持曲线分析功能 Ø 支持激光辅助定位功能 Ø 特殊设计的PCB夹持部件 l 可靠的硬件配置 Ø 7英寸超大真彩触摸屏 Ø 进口发热芯和风机 Ø 白色节能陶瓷环保发热砖 Ø 大功率冷却风扇 Ø 进口热电偶接插件 Ø 外壳表面高温喷涂处理 Ø 高精度的直线导轨 Ø 强力真空泵+吸笔 l 完善的安全设计 Ø BGA返修台具有风扇失效保护、热电偶失效保护功能 Ø 超温失效保护、超温快速切断功能 Ø 软件数值输入校验和限制功能 Ø 上加热头具有防撞防压保护功能 Ø 覆盖预热区的大面积防护网 l 保证高焊接成功率 Ø 采用智能PID算法，温度精度为±1℃ Ø 三重均风、双旋转风设计，风速无极可调 Ø BGA焊接采用三温区独立控温，第一、二温区可设置6段升(降)温+6段恒温控制。 Ø 第三温区大面积IR加热器对PCB板全面预热，以保证膨胀系数均匀板不变形 Ø 外置测温接口实现检测点温度的精密检测 Ø 多点支撑PCB板，下加热头上下可调，防止PCB受热变形 Ø 在拆卸、焊接完毕后采用大功率横流风扇自动对PCB板冷却，保证焊接效果。 l BGA焊接对象 Ø 包括CCGA、BGA、QFN、 CSP、LGA、Micro SMD、MLF、POP等 Ø 适用于有铅和无铅工艺 四、U6650配置清单
U6650 设备配置清单
六、U6650购机附件：
|
